Fallstudie: Rocks

Extraktion roher 3D-Mesh-Details aus Aufnahmen und Erstellung eines produktionsreifen Retopologie-Modells.

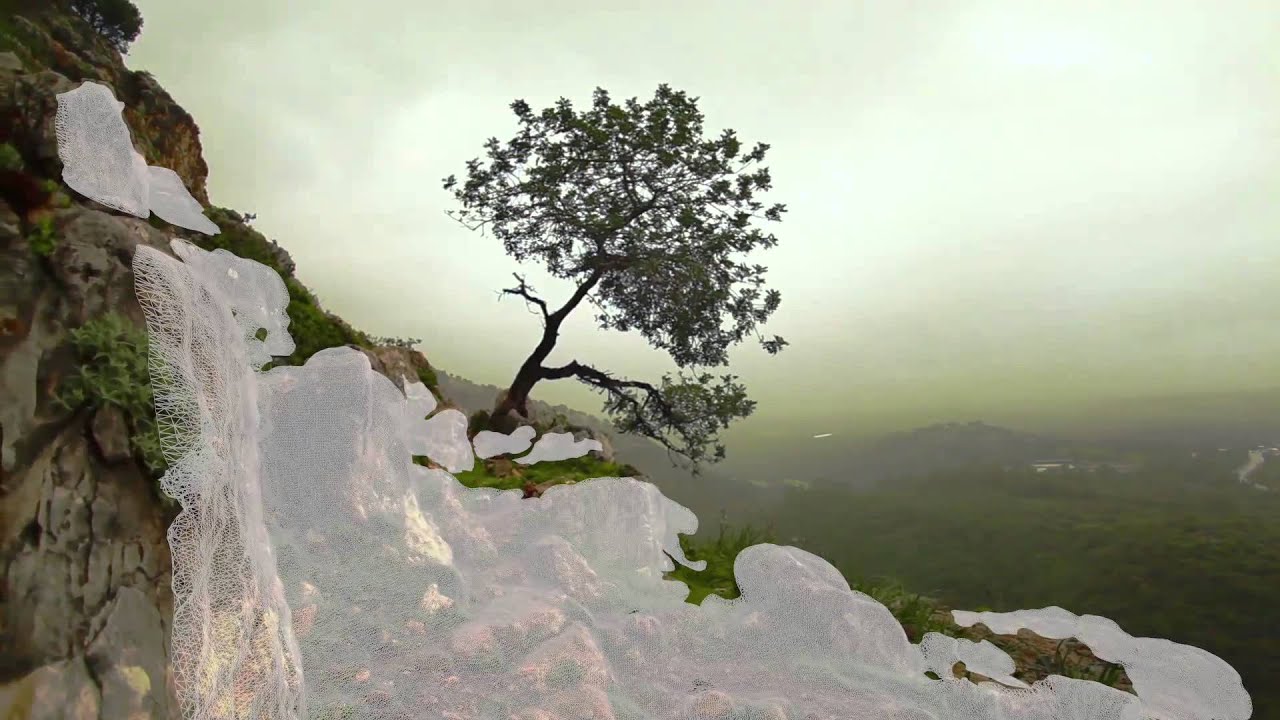

Finaler Track-Render

Kamera & Objektiv Unbekannte DSLR-Kamera

Bildrate 25.00 fps / 24.00 fps

Berechnungsart Kamera-Tracking + Mesh-Extraktion

Brennweitenberechnung Automatisch geschätzte Brennweitenberechnung

Projektziel & Aufnahmebedingungen

Ziel dieses Projekts war es, eine Kamerasequenz über organische Felsgeometrie mit unbekannten Kameraeinstellungen zu tracken, einen virtuellen Kamerapfad zu extrapolieren, ein rohes 3D-Mesh direkt aus den Tracking-Details zu extrahieren und ein neues Mesh mit sauberer, produktionsorientierter Topologie zu erstellen.

Rohe 3D-Mesh-Extraktionen sind äußerst komplex und erzeugen oft Millionen ungeordneter Polygone. Die Umwandlung dieser Rohdaten in ein Low-Poly-Asset mit gleichmäßigen Flusslinien (Retopologie) ermöglicht es, das Asset in Visual-Effects-Pipelines effizient zu texturieren, zu animieren und zu rendern.

Angewendeter Workflow

Dynamisches Matchmove: Rekonstruktion des Kamerapfads mithilfe hochdichter Tracker-Cluster auf den Felsstrukturen.

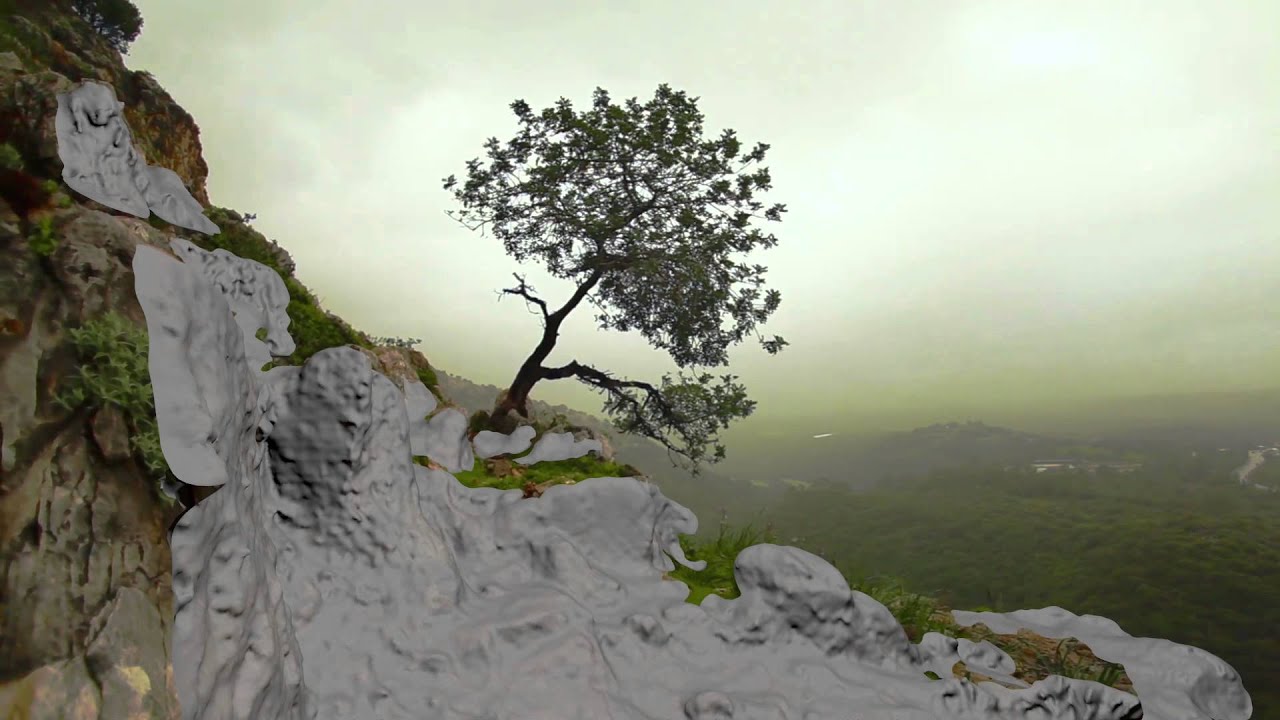

Mesh-Extraktion: Extrapolation einer hochdichten rohen 3D-Mesh-Oberfläche auf der Grundlage gelöster Punktwolken-Tiefenebenen.

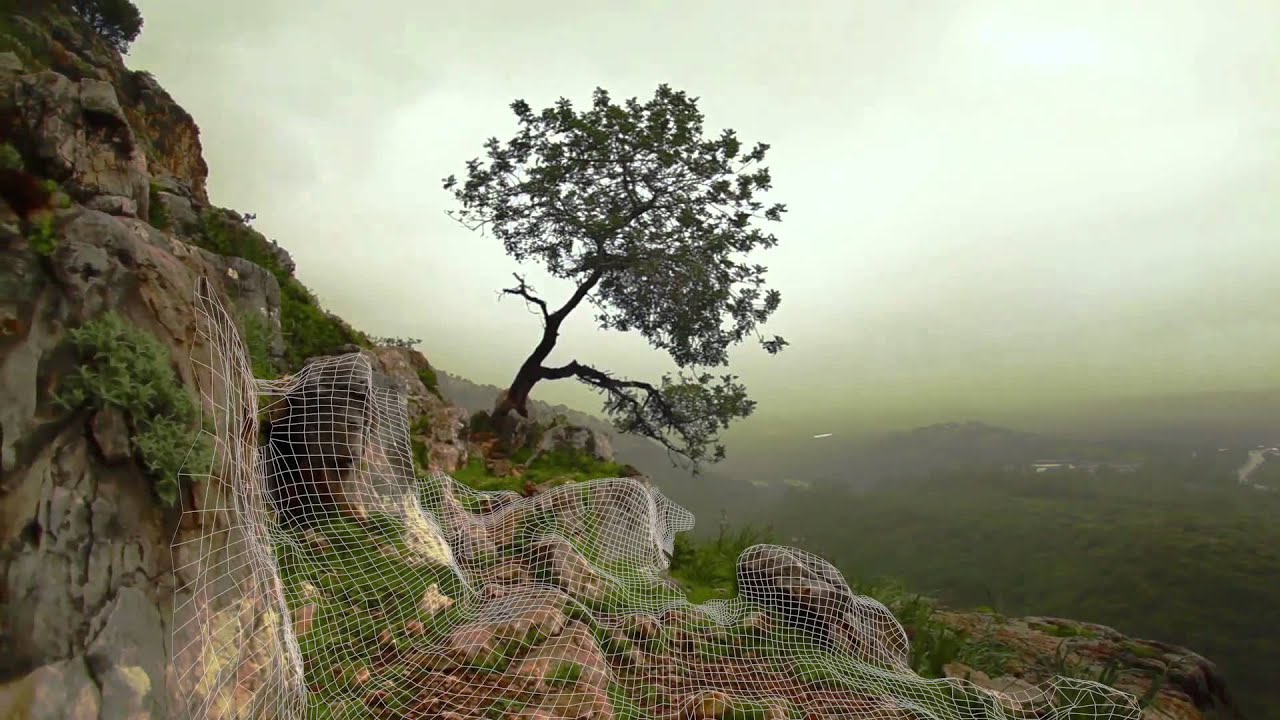

Retopologie: Manueller Wiederaufbau der Oberfläche mit quad-dominanter Topologie, die entlang der organischen Kurven der Felsen verläuft.
Baking & Detail-Transfer: Projizieren hochauflösender Mikrodetails und Texturen vom Rohscan auf das optimierte Low-Poly-Modell.

Herausforderungen bei der Berechnung & Lösungen

Organische Tiefenverdeckung: Unregelmäßige Felsformationen erzeugen komplexe Parallax-Tiefenebenen, die Tracking-Punkte verdecken. Hochpräzise Tracker-Gruppen wurden über Vordergrund, Mittelgrund und Hintergrund verteilt, um die Kameraberechnung zu verankern.

Hohe Polygondichte: Rohe Tiefenextraktionen sind für Spiel- und Rendering-Engines zu schwer. Manuelle Retopologie wurde durchgeführt, um saubere Loop-Strukturen zu erzeugen, die die Polygonanzahl reduzieren, während die Silhouettendetails erhalten bleiben.
